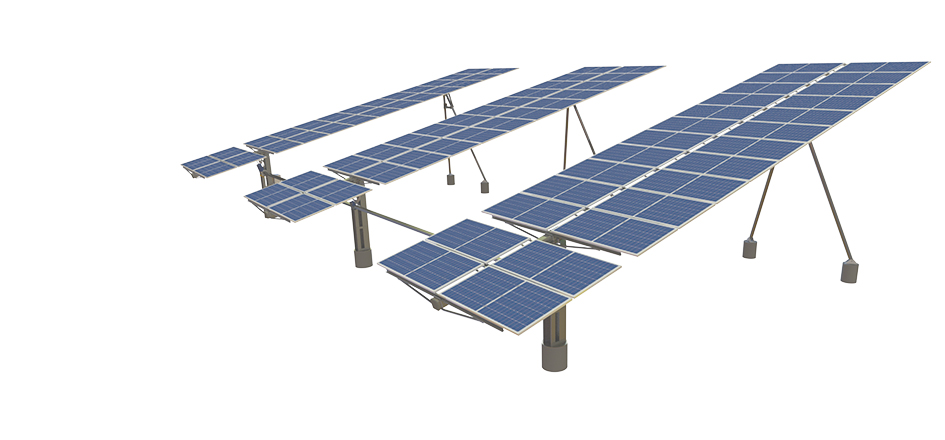

斜单轴跟踪系统

斜单轴跟踪系统是针对中、高纬度大型光伏電站而开发设计的跟踪支架产品。可实现10~30°倾斜主轴跟踪运行，与固定支架相比，可提高约20%的全年发電量，是中、高纬度地區大型光伏電站的理想产品解决方案。

产品参数

Product parameters

产品特点

Product features

驱动形式链轮+减速机（多排联动）
主轴倾角 10-30°
基础形式 PHC/锤入桩/灌注桩
跟踪范围 ±60°
组件容量 50-300kWp
抗风设计 47m/s
大风保护 18m/s
最低点离地高度 0.5m（或据项目需求）
占地面积 1.48万平方米/MW(20°纬度时)
跟踪方式天文算法/主动跟踪/反阴影/AI
跟踪精度 ≤1°
控制方式西门子PLC闭环反馈控制
控制精度 ≤0.3°
供電方式箱变交流供電
供電電压交流380V
通讯方式 Zigbee无線/Modbus
监测装置 SCADA（选配）
防护等级 ≥IP65
气象保护大风/降雪/冰雹
标准与认证《钢结构设计规范》 GB50017 《建筑结构荷载规范》 GB50009 《CPP风洞试验报告》 UL2703/UL3703/AISC360-10/ASCE 7-10 专利号：CN102738272A
